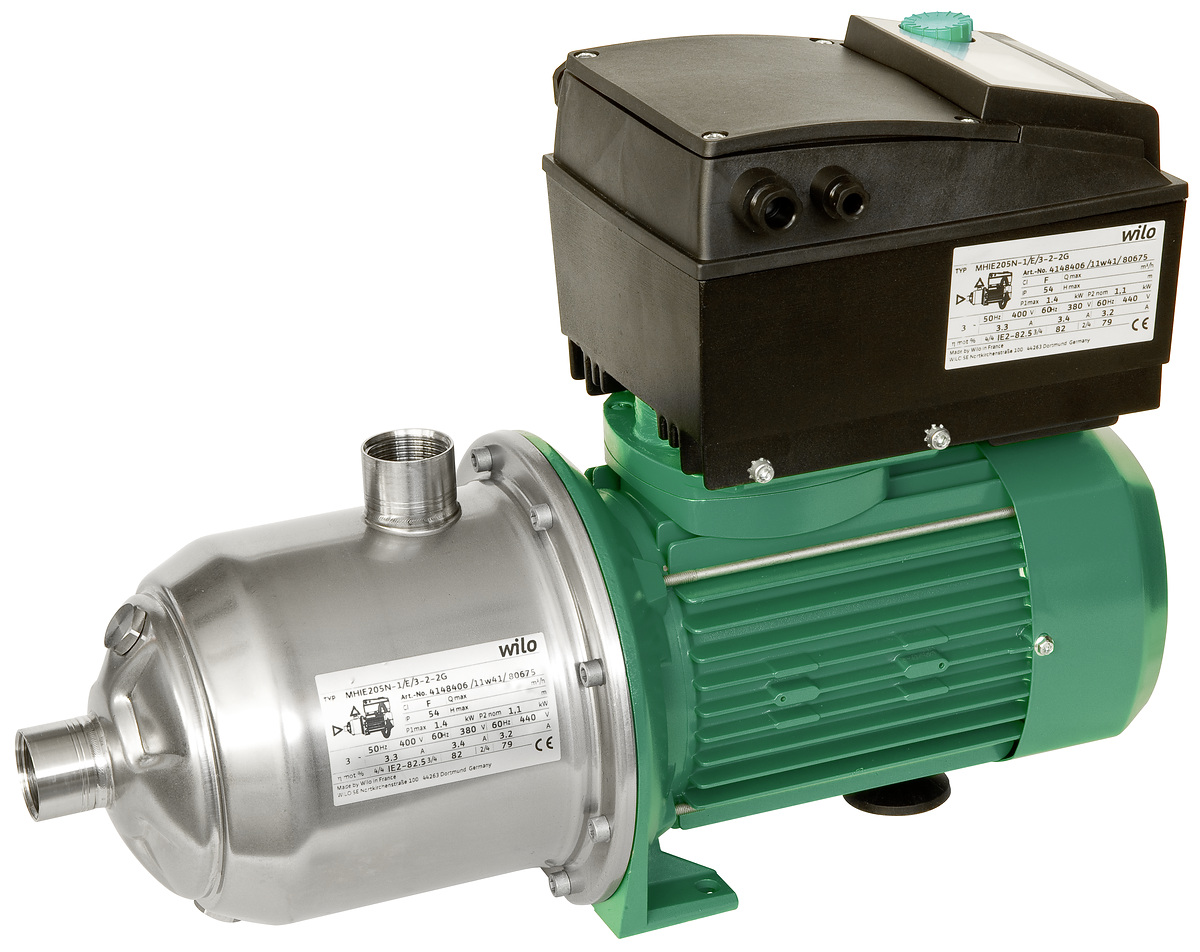

Высоконап. центробеж. насос Wilo Economy MHIE 406N-2/V/3-2-2G,G11/4/G1,2.2kW

Нормальновсасывающий многоступенчатый горизонтальный высоконапорный центробежный насос блочного типа с горизонтальным всасывающим и вертикальным напорным патрубком, а также со встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет варьировать частоту вращения, регулировать давление и ПИД-регулятор.



Регулирование частоты вращения

*«Регулирование частоты вращения»: Вручную зеленой кнопкой или через внешние сигналы

*«Постоянный перепад давления»: Регулирование давления с помощью датчика давления, установка заданного значения с помощью зеленой кнопки или внешних сигналов

*ПИД-регулятор: регулирование прочих постоянных переменных управления (температура, расход, давление и т. д.) с помощью датчика, настройка заданного значения с помощью зеленой кнопки и внешних сигналов



Электронный модуль обеспечивает различные функции защиты, в т. ч. защиту от перегрузки, распознавание отсутствия воды, а также защиту от недостаточного напряжения в сети или перенапряжения, высокой температуры окружающей среды, пропадания фазы, блокировки насоса и короткого замыкания. Сообщения об ошибках выводятся на дисплей.



Электронный модуль с устойчивым к короткому замыканию выходом напряжения +24 В с макс. нагрузочной способностью контактов 30 мА. Модуль с беспотенциальными контактами для SSM, красные и зеленые светодиоды.



Вход:

*In1: Вход, сигнал датчика 4 - 20 мА, 0 - 10 В, 0 - 20 мА или 2 - 10 В

*In2: Вход, заданное значение 0 - 20 мА, 0 - 10 В, 4 - 20 мА или 2 - 10 В



Выход:

*Выход напряжения +24 В с макс. силой контакта 50 мА

*Беспотенциальная обобщенная сигнализация рабочего состояния и неисправности

*Внешн. Режим вкл/выкл. Инфракрасная связь

*Гнездо для Wilo IF-модулей Modbus, BACnet, CAN, PLR, LON для подсоединения к автоматизированной системе управления зданием



Насос компактной конструкции со сквозным валом насоса/электродвигателя и не зависящим от направления вращения скользящим торцевым уплотнением.



Насос подходит для использования в системах водоснабжения и повышения давления, промышленных циркуляционных системах, системах технологической воды, контурах циркуляции охлаждающей воды, установках пожаротушения, моечных установках и для ирригации. Кроме того, его можно применять в установках пожаротушения, моечных установках, а также для ирригации.



Особенности/преимущества продукции

*Конструкция компактного блочного типа, экономящая место

*Все гидравлические и контактирующие с перекачиваемой жидкостью детали, как например секции, рабочие колеса, механизмы ведущих колес и корпуса насосов, исполнены из нержавеющей стали.

*Особенно простая установка параметров и простая эксплуатация электронного модуля обеспечиваются благодаря технологии зеленой кнопки и дисплею.

*Разрешение к применению в питьевом водоснабжении (ACS, KTW, WRAS) для всех деталей, соприкасающихся с перекачиваемой жидкостью (исполнение EPDM)



Комплект поставки

*Высоконапорный центробежный насос Wilo-Multivert MHIE

*Инструкция по монтажу и эксплуатации



Указания относительно типа

*Дополнительные, вставные IF-модули

*Датчики предлагаются в качестве дополнительных принадлежностей.

Эксплуатационные параметры
Данные об изделии
*Т перекачиваемой жидкости: -15 oC
*Макс. T перекачиваемой жидкости: 90 oC
*Макс. температура окружающей среды: 50 oC
*Максимальное рабочее давление: 10 бар
*Давление на входе: 6 бар
Данные электродвигателя
*Подключение к сети:
*Допуск на колебание напряжения:
*Номинальная мощность электродвигателя: 2200 Вт
*Класс эффективности электродвигателя:
*Номинальный ток: 5.6 А
*Номинальная частота вращения: 3500 об/мин
*КПД электродвигателя ηm 50 %: 84
*КПД электродвигателя ηm 75 %: 85.5
*КПД электродвигателя ηm 100 %: 86.5
*Класс нагревостойкости изоляции: F
*Класс защиты:
Материалы
*Корпус насоса: Stainless steel
*Рабочее колесо: Stainless steel
*Вал: Stainless steel
*Уплотнение вала: Q1BVGG
*Материал уплотнения: FKM
Установочные размеры
*Патрубок на всас. стороне DNs: Rp 1¼
*Патрубок на напорн. стороне DNd: Rp 1
Информация о размещении заказа
*Изделие:
*Обозначение изделия: Economy MHIE 406N-2G (3~380/400/440 V, FKM)
*Масса нетто прибл.: 24.4 кг
*Артикульный номер: 4148419
