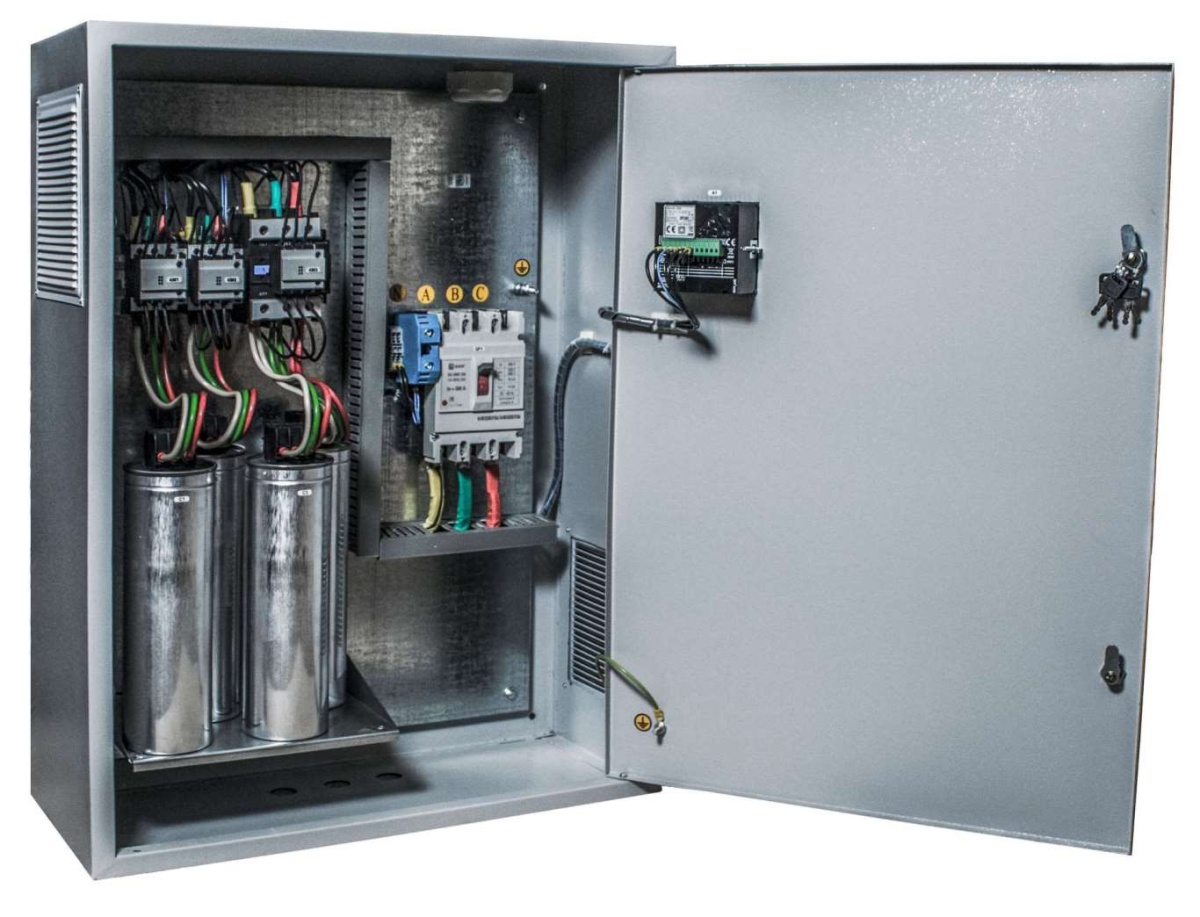

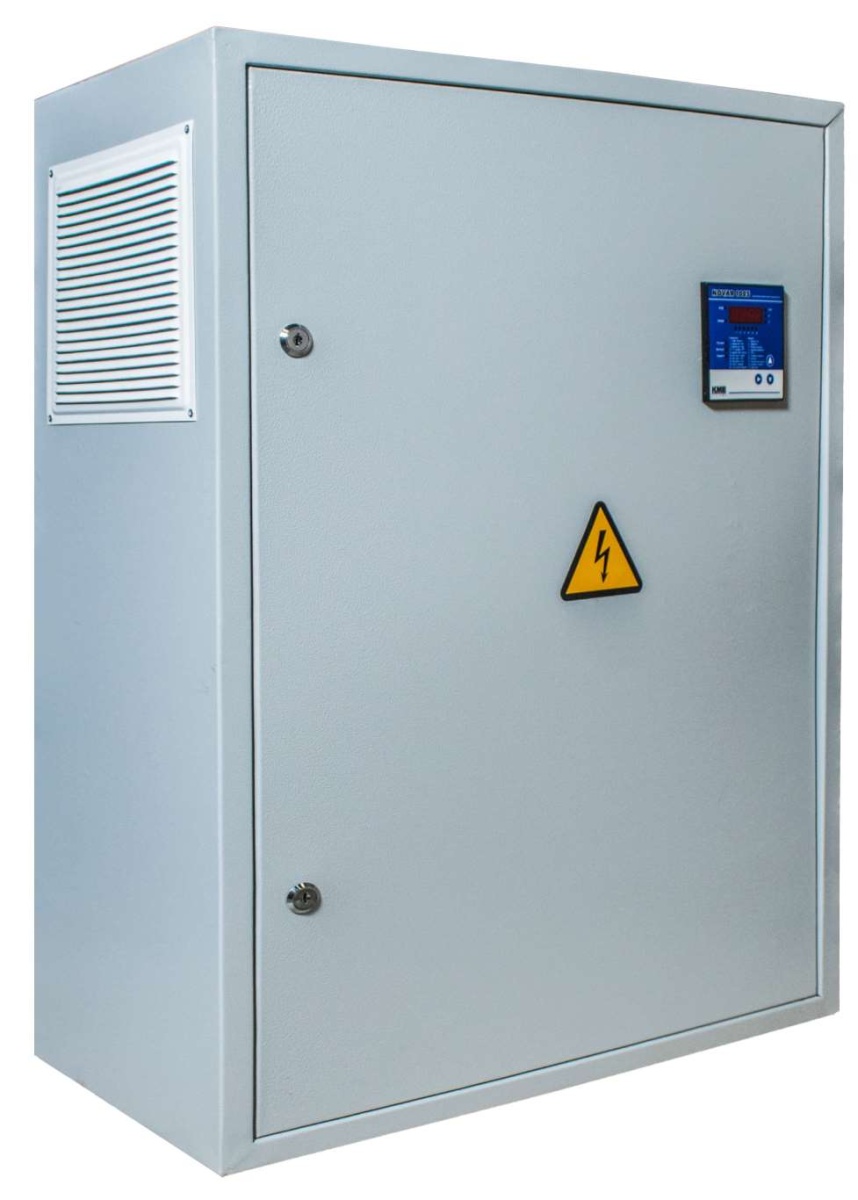

Конденсаторная установка УКМ58-0.4-60-10 У3

Конденсаторная установка:

УКМ58-0,4-60-10-У3 (напольное исполнение)

Номинальное напряжение

0,4 кВ (по запросу)

Номинальная мощность

60 кВар

Количество автоматических ступеней

6 ступеней по 10 кВАр (по запросу)

Мощность автоматической, регулируемой ступени

10 кВАр

Номинальная частота

50 Гц

Максимальная перегрузка по току

1,3 Iном.

Максимальная перегрузка по напряжению

1,1 Uном.

Общие технические данные:

Регулирование

Автоматическое / Возможность включения ступеней в ручном режиме

Вид исполнения

Шкафной

Монтажное исполнение

Навесное / напольное

Климатическое исполнение и категория размещения

У3 (по запросу У1)

Степень защиты

IP 31 (по запросу)

Ввод

Кабелем, сверху (снизу по запросу)

Вводной аппарат

Выключатель нагрузки с блокирующей ручкой на наружной двери.

Коммутационные аппараты

Контакторы ПМЛ (Россия)

Регулятор реактивной мощности

Регулятор реактивной мощности NOVAR 1003, 1005, 1007 (KMB Чехия)

Регулятор обеспечивает защиту конденсаторов при следующих недопустимых параметрах сети:

• малый ток;
• потеря напряжения;
• просадка напряжения;
• перенапряжение;
• THDI, THDU, CHL;
• экспорт;
• ошибка ступени;
• перегрев.

Тип конденсаторов

Конденсаторы EPCOS (ТDK Германия) пленочный, наполнение компаунд, рабочий диапазон по температуре составляет -45 +50

Защита:

1. Защитная блокировка дверей

2. Встроенные в конденсаторы предохранители

3. Разрядные резисторы

4. Предохранители ППН или автоматические выключатели на каждую ступень.

6. От пропадания напряжения питающей сети

7. Программная защита конденсаторов от бросков напряжения и токов высших гармоник

Вентиляция

Принудительное охлаждение

Ошиновка

Медь

Температурный режим эксплуатации

-45°С....+ 40°С

Относительная влажность

до 80%, без конденсата

Документация к установке

Паспорт, схема, спецификация, инструкция к регулятору на русском языке, декларация о соответствии/сертификат
